Linia do łączenia drewna na długość WEINIG GRECON HS-120

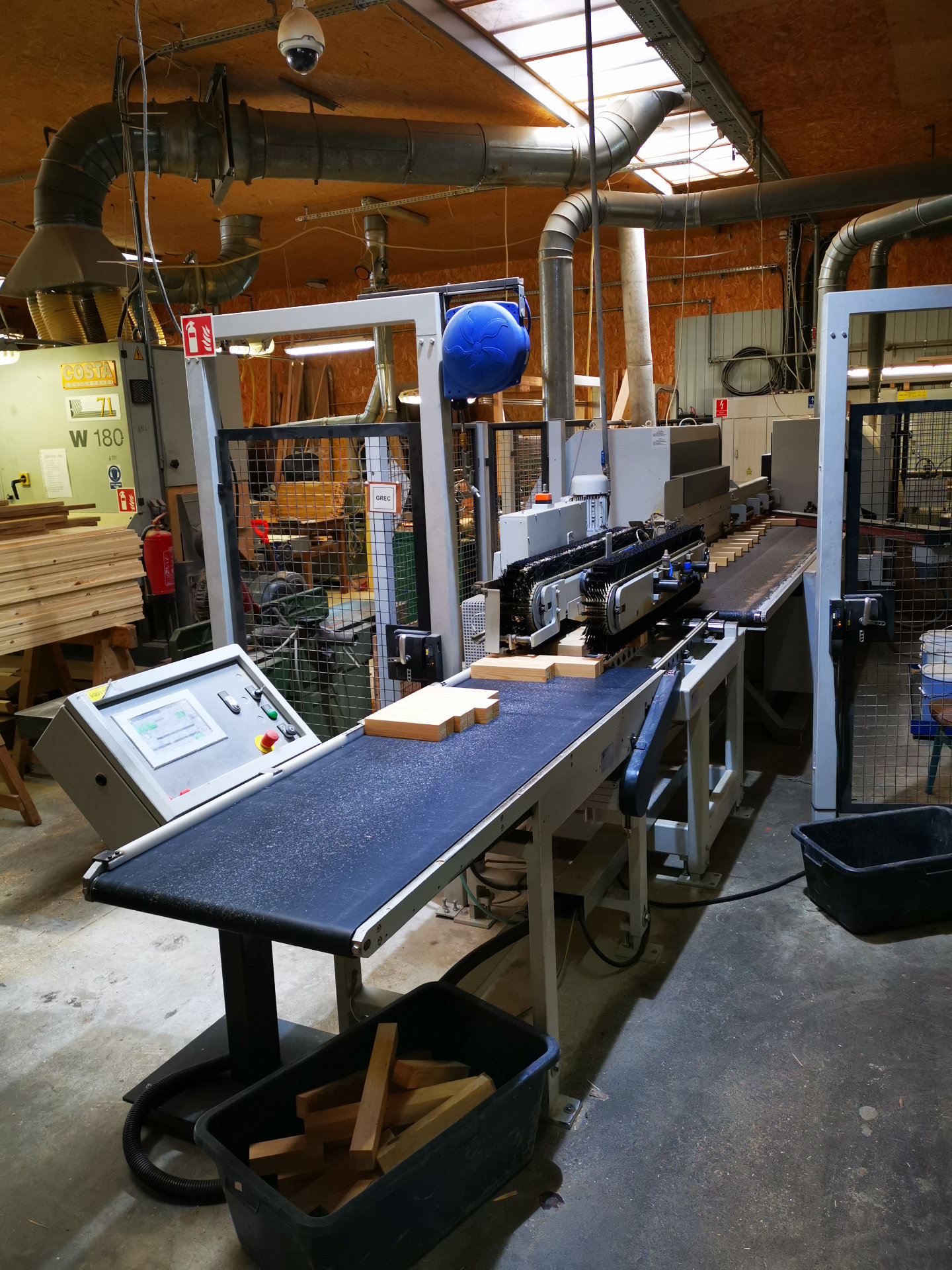

Kompletna linia technologiczna do łączenia drewna na długość na złącze mikro-wczep (finger-joint). Rok produkcji 2014 , dostarczona i uruchomiona 2015.

Aktualnie po przeglądzie producenta, brak zaleceń serwisowych. Maszyna w bardzo dobrym stanie technicznym, z ilością 250 dni przepracowanych w sumie od 2015 roku.

Rzeczywiste możliwości oferowanej linii do łączenia są nawet większe od podanych standardowo przez producenta, a mianowicie:

•  Prasa hydrauliczna posiada długość 6300 mm a nie podawane 6100 mm.
• Długość maksymalna elementów do łączenia to aktualnie 1100 mm (a jest możliwość nawet do 1300 mm), instrukcja podaje 900 mm.
• Minimalna szerokość łączonych lamel to 28 mm (instrukcja podaje 37 mm)
• Maksymalna szerokość łączonych elementów w instrukcji widnieje 152 mm a rozstaw zabieraków oraz szerokość prasy umożliwiają łączenie elementów do szerokości 180 mm.
• Minimalna wysokość materiału łączonego wg instrukcji to 16 mm, my łączyliśmy od 14 mm.
• Maksymalna grubość elementów podawana w instrukcji to 50 mm a warunkowo 55 mm, my łączyliśmy graniaki na kantówkę okienną o przekroju nawet 90×90 mm.

Prawdopodobnie istnieje możliwość frezowania elementów do 150 mm wysokości, ponieważ takie długie są wrzeciona frezarek a zespół dociskowy unosi się jeszcze wyżej.

Wydajność w oczywisty sposób głównie zależy od uśrednionej, rzeczywistej długości elementów łączonych, oraz długości elementów połączonych wychodzących z prasy (im dłuższe tym wyższa wydajność prasy).

Frezarki czopują z prędkością dwóch elementów na sekundę czyli 120 elementów na minutę. Producent podaje że najwyższą wydajność linii uzyskamy wówczas gdy średnia długość elementów będzie wynosiła ok. 400 mm a prasa będzie łączyła elementy równe jej pełnej długości czyli 6300 mm.

Liczymy więc:

• Wydajność czopiarki to ; 120 elementów / min razy średnia długość elementów łączonych 0,400 m, razy 480 min/zmianę i razy 0,8 techniczna gotowość = 18432 mb/zmianę
• Wydajność prasy to 8 taktów/min razy 6,3 mb (pełna długość prasy) razy 480 min/zmianę, razy 0,8 techniczna gotowość = 19354 mb/zmianę.

Maszyna wyposażona jest w bardzo rzadki ale ważny i przydatny system nadzoru kamer, które kontrolują odpowiednie nałożenie kleju na każde połączenie, przez co skutecznie można wyeliminować brak kleju lub jego zbyt małą ilość na połączeniach. Możliwy jest podgląd na monitorze komputera w biurze przez technologa, w czasie rzeczywistym z możliwością dostosowania wzorca nakładania kleju.

Na łączarce Grecon HS-120 łączenie elementów odbywa się bardzo precyzyjnie i dokładnie, wszystkie połączenia są dociśnięte bez widocznych dziurek czy niedomkniętych połączeń.

Przy dobrze przygotowanym materiale wejściowym, można łączyć elementy praktycznie bez przesunięć lamel względem siebie na boki, nawet z dokładnością od 0,1 do 0.4 mm, co pozwala przy dalszej obróbce na zbieranie minimalnych naddatków a w efekcie zaniku masy i strat materiałowych.

Maszyna posiada bardzo dokładne regulacje na czujnikach zegarowych które gwarantują łatwe i precyzyjne korekty ustawień narzędzi z dokładnością do tysięcznych mm.

Linia wyposażona jest w szereg regulowalnych czujników, zabezpieczających przed użyciem elementu odbiegającego ponad ustawioną tolerancję wymiarową: za cienkie, za grube, za wąskie, za szerokie.

Maszyna pozwala łączyć elementy głównie z kreskę widoczną na szerszej płaszczyźnie z dowolnymi podsadzeniami, ale także umożliwia łączenie elementów z ząbkami widocznymi na szerszej płaszczyźnie, których przekrój jest prostokątny lecz możliwie zbliżonym do kwadratu.

Zamontowaliśmy do podajnika szczotkowego maszyny, przed pierwszą czopiarką, prosty mechanizm przekręcający łączone elementy z pozycji leżącej na szerszym boku do pozycji stojącej na węższym boku, co umożliwia czopowanie połączeń z ząbkami widocznymi na szerszej płaszczyźnie elementów.

Dobrym, skutecznym i wydajnym sposobem technologicznym jest także łączenie lamel w ich wielokrotności, w postaci szerszego balika, a dopiero po połączeniu rozcięcie go na pojedyncze lamele np. na strugarce czterostronnej, jednocześnie strugając dokładnie do klejenia na prasę. W ten sposób hurtowo łączymy na GRECONIE i hurtowo strugamy (góra-dół) na str 4-stronnej , rozcinamy piłkami na kolejnym wrzecionie, co wielokrotnie zwiększa wydajność obydwu maszyn.

Maszyna posiada jeszcze kilka ulepszeń które usprawniają pracę i wydłużają żywotność niektórych podzespołów.

Do maszyny dodamy kilka kompletów narzędzi, grzebieni klejowych, nowych części zamiennych, kontaktów do dobrych producentów zamienników części eksploatacyjnych.

Waga całkowita 15.500 kg
Zapotrzebowanie na miejsce: 11,85 m na 14,42 m, w kształcie litery L.

Pod poniższym linkiem można znaleźć dodatkowe informacje oraz film pokazujący maszynę podczas pracy:
https://1drv.ms/u/s!Avq_UjIQnKtFqRBeIyxArl-NHBhQ?e=71cZWz

Linia jest w bieżącej eksploatacji, do obejrzenia przy pracy i wypróbowania w zakładzie stolarskim Dom Drewna w Sierosławiu (miedzy Piotrkowem Trybunalskim a Łodzią, 5 minut od od węzła Tuszyn na A1. Prosimy o wcześniejszy kontakt telefoniczny pod nr +48 605 742 055.

Cena: 1.550.000 zł netto (faktura VAT 23%), do negocjacji
